線上線下相結合的翡翠市場快速發(fā)展，同時也催生了各種各樣的優(yōu)化處理及造假技術。珠寶國檢（NGTC）科研技術人員緊跟市場，及時對翡翠市場上出現(xiàn)的各類優(yōu)化處理樣品進行研究和科學準確的鑒別。

近期，珠寶國檢（NGTC）翡翠研究團隊從瑞麗市場獲取了一件重631.68g的翡翠原石樣品，樣品整體為棕色，局部為深綠色，蠟狀光澤（圖1）。皮殼硬度較低，可以用指甲刮損。該樣品初看很像優(yōu)質蠟皮殼翡翠原石，經(jīng)研究確定該樣品的皮殼經(jīng)過人工處理以仿造天然翡翠原石。

圖1 樣品外觀圖

用長波紫外光照射樣品，皮殼部分呈現(xiàn)明顯的藍白色熒光而在皮殼脫落部分則無熒光（圖2）。將樣品切開觀察其縱切面發(fā)現(xiàn)，皮殼與內部玉肉之間有明顯邊界，而不是經(jīng)過風化后皮殼與玉肉之間呈現(xiàn)的自然過渡狀態(tài)，同時在內部玉肉上發(fā)現(xiàn)部分綠色粉末。外皮殼實際由兩層組成：蠟質外層和下面的綠色粉末層（圖3）。

圖2 將樣品置于于長波紫外光下時，樣品在與人造皮殼相對應的區(qū)域顯示出斑駁的藍色和白色熒光，而在皮殼剝落位置則無熒光（15╳）

圖3 樣品縱截面圖，人造皮殼由一層蠟質外觀和一層綠色粉末層組成（15╳）

使用紅外光譜儀以衰減全反射率法（ATR）和漫反射法進行測試，測試譜圖如圖4所示。如圖4a可知外層蠟皮殼在1500-2000cm-1范圍內具有吸收帶，與蠟的特征相收相似，同時在2852、2919、2962、3035cm-1處出現(xiàn)與環(huán)氧樹脂有關的特征吸收。在皮殼脫落部位進行漫反射測試，如圖4b所示在744和1050cm-1處有吸收峰，以及400-600 cm-1之間的四個譜帶，這與硬玉的特征吸收一致。這種人造皮殼可通過其低硬度，異常的紫外熒光和紅外光譜檢測等手段來進行檢測區(qū)分。

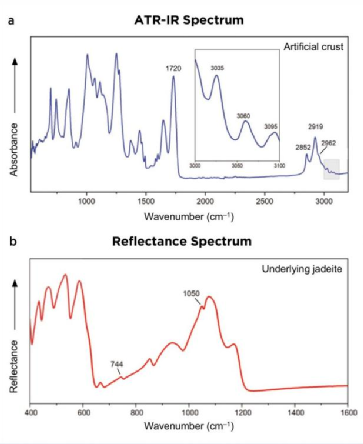

圖4（a）皮殼的ATR-IR光譜顯示出與蠟和環(huán)氧樹脂的混合吸收峰；

（b）皮殼剝落位置，樣品的漫反射光譜顯示出硬玉的典型特征

珠寶國檢（NGTC）翡翠研究團隊推斷此樣品的制作方式，首先將低質量的翡翠磨成卵石狀，然后涂一層綠色粉末以使樣品呈現(xiàn)綠色用以模仿高檔翡翠原石，最后在樣品上涂抹深棕色的蠟與環(huán)氧樹脂的有機混合物，使樣品整體呈現(xiàn)出與天然蠟皮殼翡翠原石相似的粗糙半透明的外觀。

珠寶國檢（NGTC）提醒廣大消費者，即使看起來很自然的蠟皮殼翡翠原石也不一定是優(yōu)質翡翠的代表。

撰稿：盧雯婷、蘇雋、陸太進

責編：于添祎、王越
